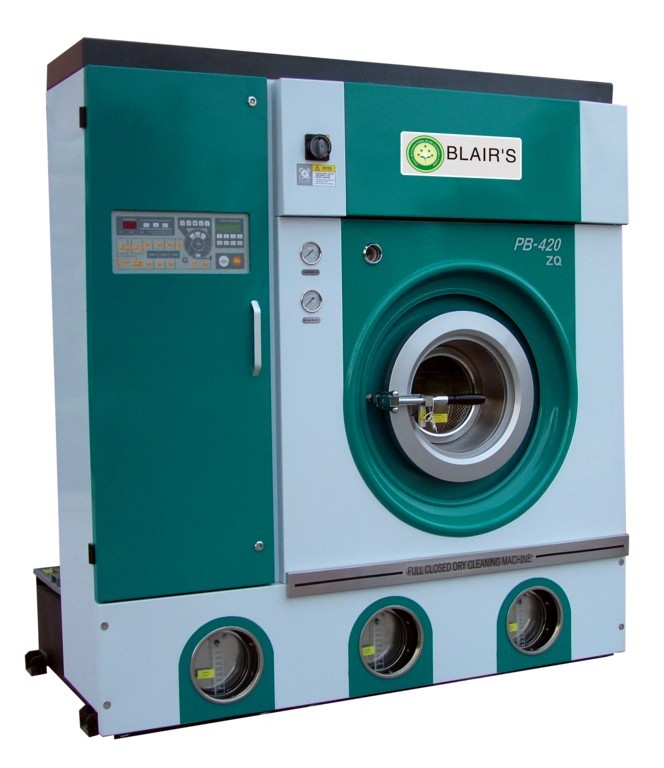

航星四氯乙烯全封闭干洗机12KG

更新:2014-3-1 13:19:04点击:
  • 产品品牌世纪航星
  • 产品型号航星四氯乙烯干洗机10KG
  • 在线订购
产品介绍

本机采用韩国最新电脑控制系统,引进国际先进技术,结构设计合理,外型美观。每项工程全部设有语音提示功能,并且显示屏显示本机运转状态和进度,操作方便,准确。
设置两个独立油箱,可洗白色衣服和彩色衣服,也可洗较干净衣服和污垢衣服,一机起到两机作用。
采用两个循环式过滤器和一个补助过滤器,明显提高石油的清洁度。
全部采用结构组装方法,可上高层组装,可下地下室,最小的空间里可以安装,并且保养、维修很方便。
如出现异常情况时自动发出语音警告,可及时采取应急措施。
适用于干洗店、宾馆、医院、学校、福利院等。

一  设备介绍

1、简介

全自动干洗机采用外接蒸汽加热.氟利昂制冷回收式设计,具有良好的洗衣烘干效果,主要部件全部采用不锈钢制造,确保了机器的使用寿命,新颖简捷的整体设计,使操作更为简单,直观。

2、主要部件说明

A. 溶剂箱

溶剂箱即是整个机器的底座,又是储存干洗油的容器。在溶剂箱上设有观察窗和液面标尺,随时可以知道尚存干洗油的数量,并且有观察窗清理系统,保证观察窗清洁明亮。

B. 过滤器

过滤器的作用是用过滤的方法除去干洗油中的微粒杂质和色素,使进入筒体的干洗油保持清洁,提高洗衣质量。

   过滤器由外壳、空心轴、滤盘及驱动电机等组成。在过滤盘外侧附上适量的助滤粉和活性碳粉,会得到理想的过滤效果。过滤循环时,溶剂泵将干洗油从筒体中抽出送入过滤器中,在压力的作用下,干洗油从滤盘的外侧进入空心轴时,脏物就留在滤盘的外表面,色素则被活性碳粉吸收,这样清洁的干洗油通过空心轴和外部管路又回到筒体。

C. 蒸馏系统

蒸馏系统由蒸馏箱、蒸馏冷凝器、水分离器和清洁箱组成。脏的干洗油和蒸馏箱中加热沸腾,汽化上升后,通过管道进入蒸馏冷凝器,干洗油蒸汽遇冷凝结并进一步冷却,冷却后的干洗油进入水分离器,油水分离后,清洁的干洗油流入清洁箱以备再用。

蒸馏箱:

蒸馏箱是由外接蒸汽源来对溶剂进行加热的,蒸馏时从水分离器观察窗可以确认干洗油蒸干的程度,即当水分离器蒸馏出液管不再流液时,可以认为蒸馏过程完成。

蒸馏冷凝器:

蒸馏冷凝器的内部装有一个螺旋状的冷却盘管,冷却水在管内自下而上的流动,干洗油蒸汽在管外自上而下的流动,使干洗油蒸汽凝结并充分冷却变成液体流出。

油水分离器:
    油水分离器由水分离器和水收集器两部分组成。

采用比重法将油水分离,水浮在上层通过排水孔流入水收集器,定期人工排出干洗机外,干洗油沉在水的下层,通过一个缸吸管流回清洁箱备用。

注意:当水分离器中水的液面接近出液管时,则打开机器后面的排水阀。将其中的水排掉。

D. 烘干回收系统

烘干回收系统由纤毛收集器、风扇、冷却盘管和外接蒸汽源组成。烘干时,空气 在风扇的驱动下在机器内高速流动,被外接蒸汽加热的空气流入筒体,从衣服中带走残存的干洗油,经过纤毛收集器过滤后流向冷却盘管,这时,含有干洗油的热空气被冷地凝结后,流入水分离器。这个过程不断地循环进行,就可以将衣服烘干。

风扇:

高速运行的风扇是机器内空气流动的动力源。可以确保一个较快的烘干和冷却速度。

纤毛收集器:

是干洗机内部空气的过滤装置,用尼龙布袋对空气中的微粒进行过滤,防止纤毛堵塞冷盘管和加热盘管。

E. 筒体门

为了确保安全,在筒体门上装有行程开关,当开门时,溶剂泵和滚筒电机将停止工作。

二  主要技术参数

项 目 名 称

GXZQ-12

额定洗涤容量,kg

≤12

洗涤转速,r/min

41

甩干转速,r/min

420

烘干时间,min

30-40

烘干温度,℃

40-60

蒸汽压力,Mpa

0.4-0.6

冷却水压力,Mpa

>0.2

整机重量,kg

1200

外形尺寸,mm

1460×1100×1730
